Разболтовка дисков: как узнать и измерить PCD
Как узнать разболтовку дисков: по маркировке, по документации или замером линейкой — калькулятор для 3, 4, 5, 6 и 8 отверстий. Таблица частых разболтовок по маркам.
PCD — это диаметр воображаемой окружности, на которой лежат центры крепежных отверстий.
Как узнать разболтовку своих дисков
- Прочитать маркировку. На обратной стороне спицы или на внутренней полке обода выбито, например,
6.5Jx16 5x114.3 ET45 DIA67.1:5x114.3— это 5 отверстий на окружности диаметром 114,3 мм. - Посмотреть в документации машины — в руководстве или в каталоге дисков по марке. У одной модели разболтовка бывает разной по годам и модификациям, поэтому сверяйте именно свою.
- Измерить. Маркировки не видно и документов нет — замерьте линейкой или штангенциркулем: при 4, 6 или 8 отверстиях — между центрами противоположных отверстий, через центр диска, это число и есть PCD; при 3 или 5 отверстиях — между центрами соседних отверстий. Введите замер в калькулятор выше — по умолчанию он ждёт именно такой способ.
Частые разболтовки и у каких машин они встречаются
| Разболтовка | Типично у |
|---|---|
| 4×98 | ВАЗ «классика», Приора, Калина, Гранта |
| 4×100 | Renault Logan и Sandero, Lada Largus и Vesta, Hyundai Solaris, Kia Rio |
| 4×108 | Ford Fiesta и Fusion, Peugeot 206 и 207, Citroën C3 |
| 5×100 | Volkswagen Polo седан, Škoda Rapid и Fabia |
| 5×108 | Ford Focus и Mondeo, Volvo |
| 5×112 | Volkswagen Golf, Passat, Tiguan; Škoda Octavia; Audi; Mercedes-Benz |
| 5×114,3 | Toyota Camry и RAV4, Nissan Qashqai и X-Trail, Mazda 3 и 6, Hyundai Creta и Tucson, Renault Duster |
| 5×120 | BMW — модели до 2017 года |
| 5×139,7 | Lada Niva, УАЗ Patriot, Suzuki Jimny |
| 6×139,7 | Toyota Land Cruiser Prado и Hilux, Mitsubishi Pajero и L200 |
Таблица — для ориентира. Перед покупкой дисков сверьте разболтовку, центральное отверстие (DIA) и вылет (ET) своей машины: у поколений одной модели они меняются.
Что такое разболтовка (PCD) и зачем она нужна?
Аббревиатура PCD (Pitch Circle Diameter) переводится как «диаметр окружности центров крепежных отверстий». Проще говоря, это диаметр круга, на котором просверлены отверстия для болтов или шпилек на вашем диске и ступице.
Помимо самого диаметра (PCD), разболтовка включает в себя и количество самих отверстий. Поэтому полная маркировка обычно выглядит как 4x100 или 5x114.3, где первое число — количество болтов, а второе — диаметр окружности в миллиметрах.

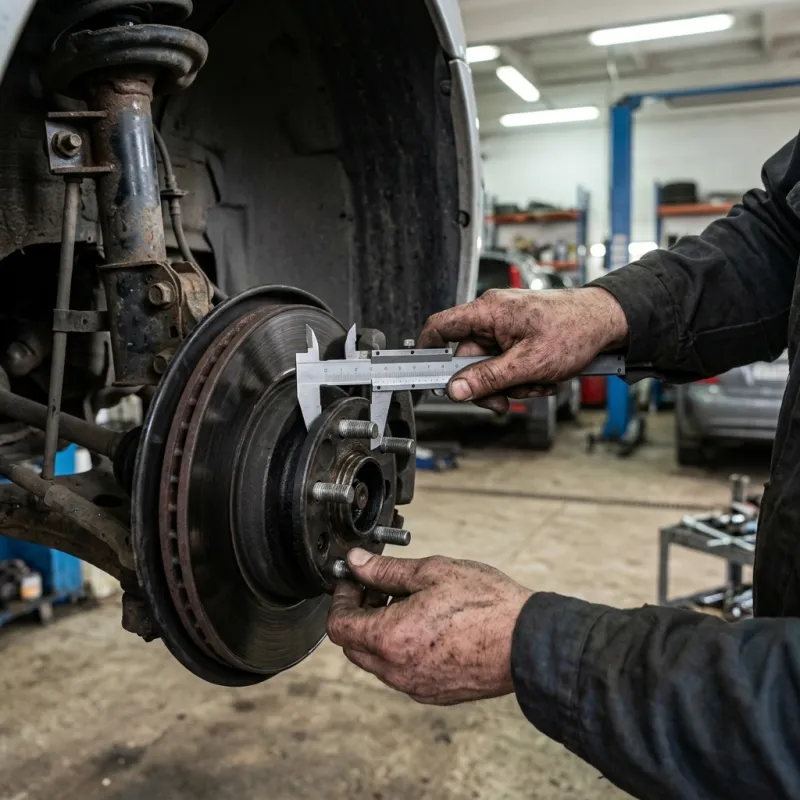

Как правильно измерить PCD рулеткой?
Лучше всего использовать точный штангенциркуль, но сойдет и обычная линейка или рулетка. Порядок действий зависит от количества болтов:
- 4, 6 или 8 отверстий: проще всего измерить между центрами противоположных (через центр диска) отверстий — это число и есть PCD. В калькуляторе выберите «Через центр». Если удобнее мерить между соседними — выберите «Соседние», калькулятор пересчитает.
- 5 отверстий: противоположных отверстий нет, поэтому измерьте расстояние между центрами соседних и умножьте на 1,701 — калькулятор выше делает это сам.
- 3 отверстия: (старые французские машины, Smart) — между центрами соседних отверстий, коэффициент 1,155.
Опасно: Разболтовка "почти" совпадает
Самая частая ошибка новичков — попытка натянуть диск 4x100 на ступицу 4x98 (часто бывает с дисками от иномарок на ВАЗ). Разница всего в 2 мм! Кажется, что диск "сел", но на самом деле закрутится нормально только один болт. Остальные будут закручены на перекос. Колесо не отцентруется, на скорости появится жуткое биение, а шпильки со временем просто срежет!
Если очень нужно поставить такие диски — используйте специальные болты-эксцентрики.
